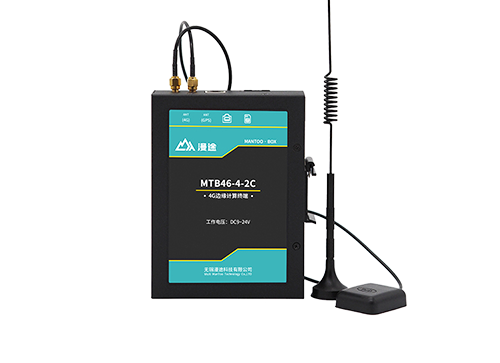

MTB46-4-2C 4G智能測控終端是數據智能采集、協議轉換、全網通/4G無線通信、數據處理轉發、本地存儲等功能于一體的高性能測控裝置，可以直接接入各種傳感器、標準變送器信號、儀表等輸出的模擬信號、電平信號、干觸點等。為生產制造業、智慧城市、氣象環保、農業水利等行業提供設備物聯、設備數據分析、設備運維等服務。

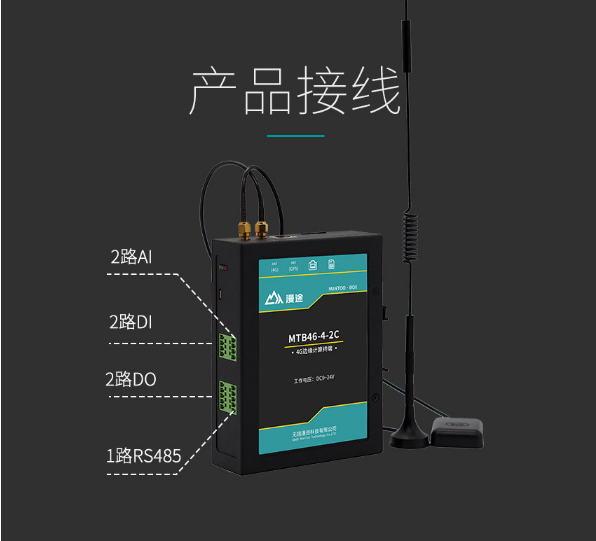

1） 端子接口1
DI0 | 數字量0信號輸入正極 | AI_I | 模擬量電流信號輸入正極 |
DI0_GND | 數字量0信號輸入地 | AGND | 模擬量電流信號輸入地 |
DI1 | 數字量1信號輸入正極 | AI_V | 模擬量電壓信號輸入正極 |
DI1_GND | 數字量1信號輸入地 | AGND | 模擬量電壓信號輸入地 |
注：開關量采集輸入，接入電壓范圍：3.3V~12V。
2） 端子接口2
CK0 | 繼電器0端口 | CK1 | 繼電器1端口 |
CK0 | 繼電器0端口 | CK1 | 繼電器1端口 |
GND | 地 | RS485_GND | RS485信號線地 |
PGND | 電源地 | RS485_A | RS485信號線A |
VCC | 電源正極9-24V | RS485_B | RS485信號線B |
繼電器參數：
觸電負載 | 觸點形式 | 最大切換電壓 | 最大切換電流 | 最大切換功率 |
125VAC 10A 250VAC 5A 30VDC 5A | 常開 | 250VAC/30VDC | 10A | 1250W |
