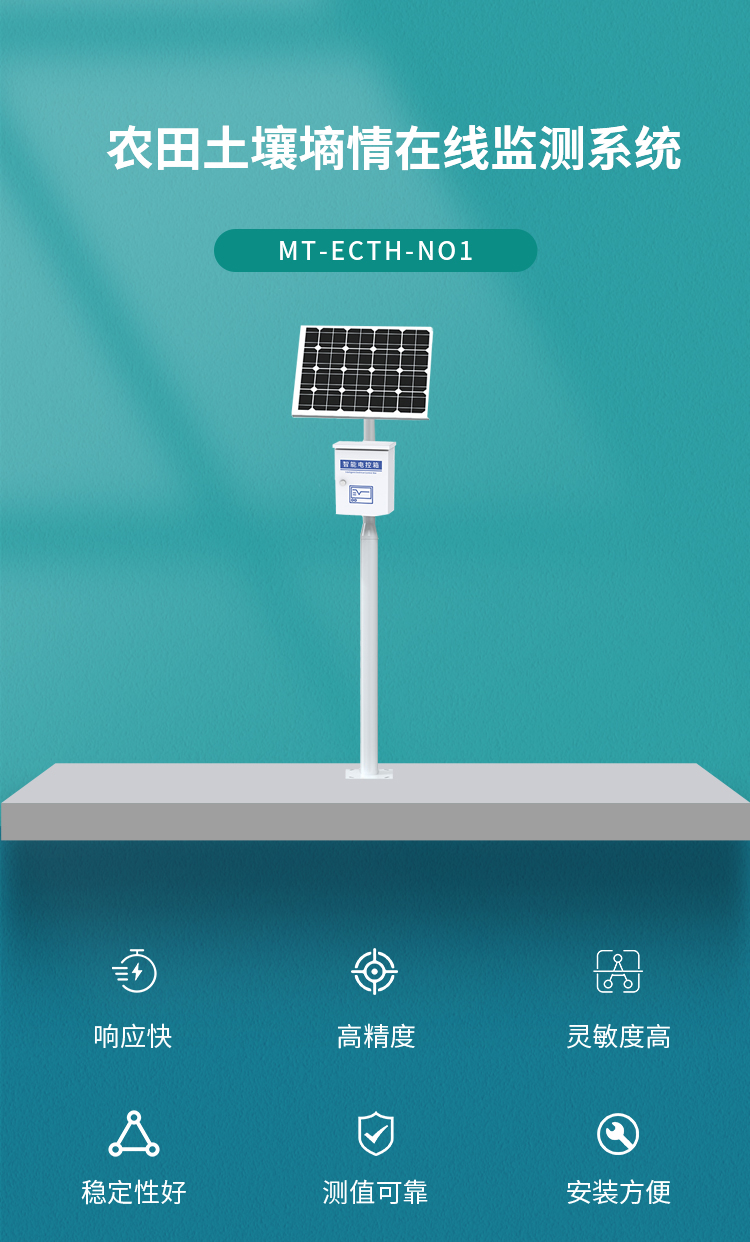

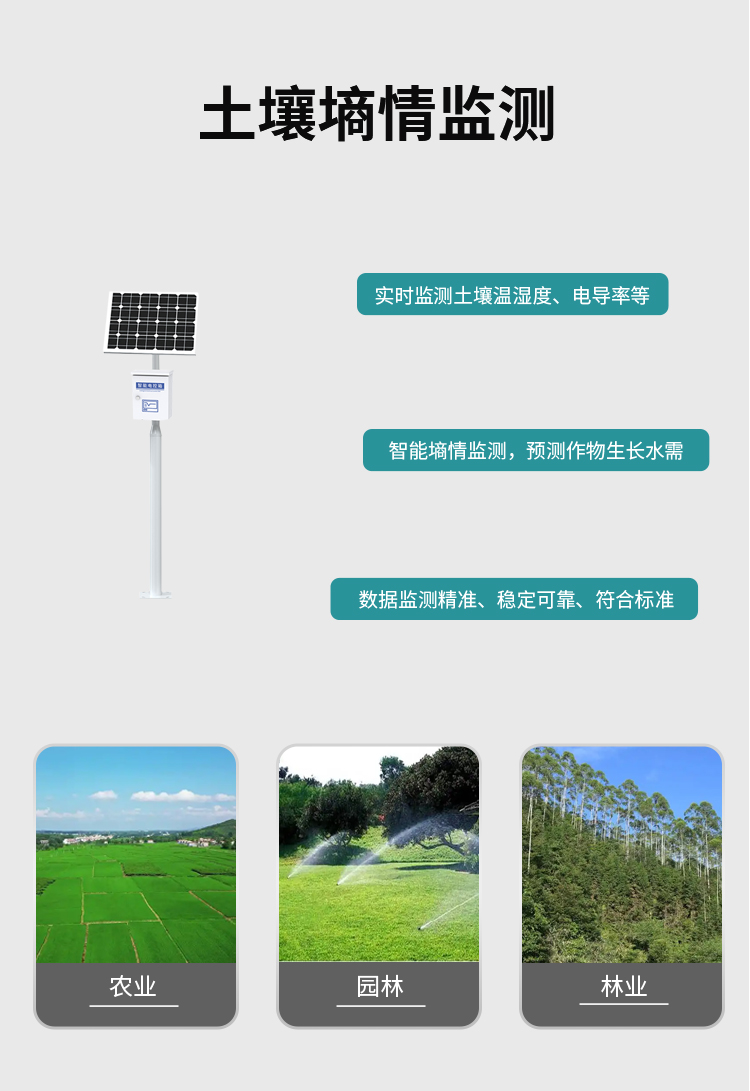

MT-ECTH-NO1農田土壤墑情在線監測系統是一款集土壤溫濕度采集、存儲、傳輸和管理于一體的土壤墑情自動監測系統。由多通道數據采集儀、土壤電導率傳感器、土壤溫度傳感器等氣象傳感器組成。

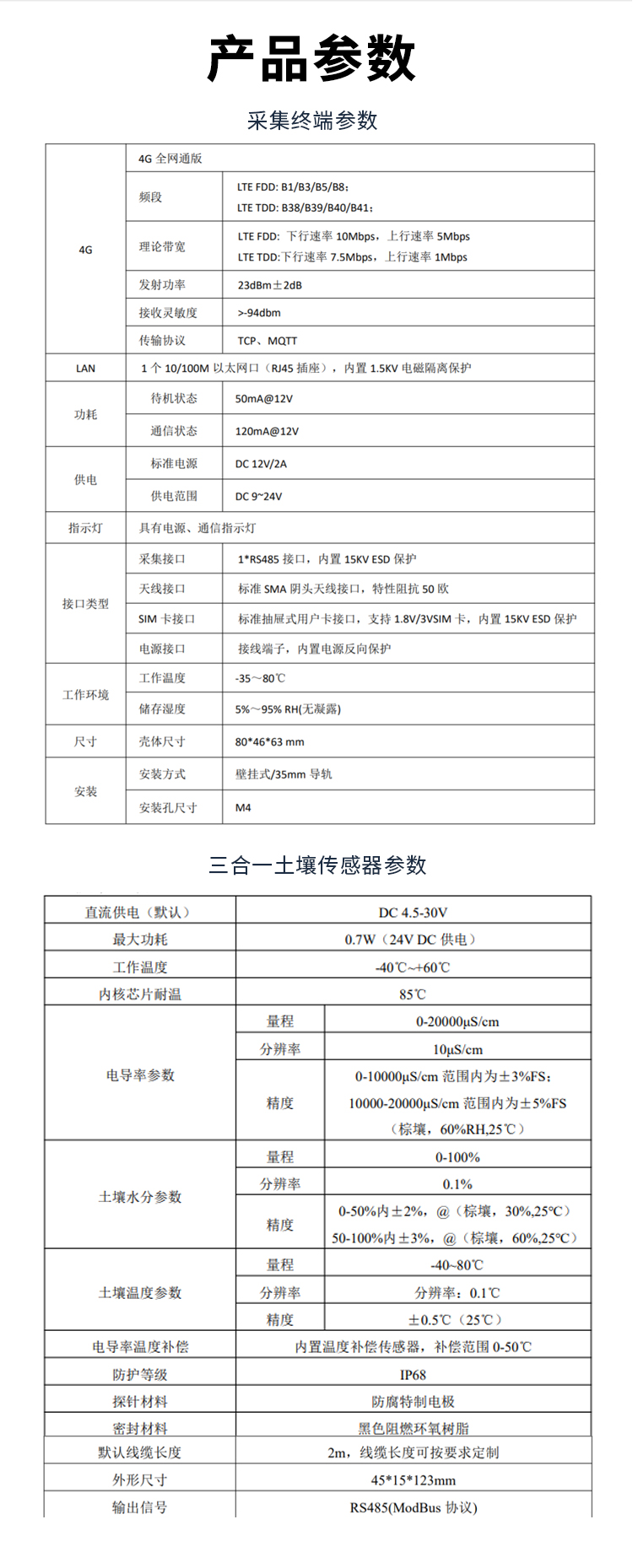

參數類別 | 技術規格 |
供電與環境 | |
直流供電電壓 | DC 4.5-30V |
最大功耗 | 0.7W（@24V DC） |
工作溫度 | -40°C ~ +60°C |
內核芯片耐溫 | 85°C |
電導率參數 | |
量程 | 0-20,000μS/cm |
分辨率 | 10μS/cm |
精度 | - 0-10,000μS/cm：±3%FS- 10,000-20,000μS/cm：±5%FS（棕壤，60%RH，25°C） |
溫度補償 | 內置傳感器，補償范圍0-50°C |
土壤水分參數 | |
量程 | 0-100% |
分辨率 | 0.1% |
精度 | - 0-50%：±2%（棕壤，30%，25°C）- 50-100%：±3%（棕壤，60%，25°C） |
土壤溫度參數 | |
量程 | -40°C ~ +80°C |
分辨率 | 0.1°C |
精度 | ±0.5°C（@25°C） |
防護與材料 | |
防護等級 | IP68（可長期浸水） |
探針材料 | 304不銹鋼/防腐特制電極 |
密封材料 | 黑色阻燃環氧樹脂 |
其他參數 | |
輸出信號 | RS485（ModBus-RTU協議） |
默認線纜長度 | 2米（支持定制） |
外形尺寸 | 45×15×123mm |
文檔版本 | V1.1 |
參數類別 | 技術規格 |
4G參數 | |
頻段 | - LTE FDD: B1/B3/B5/B8- LTE TDD: B38/B39/B40/B41 |
理論帶寬 | - LTE FDD：下行10Mbps / 上行5Mbps- LTE TDD：下行7.5Mbps / 上行1Mbps |
發射功率 | 23dBm±2dB |
接收靈敏度 | >-94dBm |
傳輸協議 | TCP、MQTT |
功耗參數 | |
以太網口（LAN） | 1×10/100M RJ45，內置1.5KV電磁隔離保護 |
待機電流 | 50mA@12V |
通信電流 | 120mA@12V |
供電參數 | |
標準電源 | DC 12V/2A |
供電范圍 | DC 9~24V |
指示燈 | 電源狀態、通信狀態雙指示燈 |
接口類型 | |
采集接口 | 1×RS485，內置15KV ESD保護 |
天線接口 | SMA陰頭（50Ω阻抗） |
SIM卡接口 | 抽屜式，支持1.8V/3V SIM卡，15KV ESD保護 |
電源接口 | 接線端子，內置電源反接保護 |
工作環境 | |
工作溫度 | -35°C ~ +80°C |
儲存濕度 | 5%~95% RH（無凝露） |
物理規格 | |
殼體尺寸 | 80×46×63 mm |
安裝方式 | 壁掛式 / 35mm導軌 |
安裝孔尺寸 | M4 |
