一、項目背景

飲用水安全是當前社會面臨的突出環境問題，直接影響到人的健康與生命安全，保障飲用水安全也是全社會關注的熱點。目前中國的飲用水安全保障體系以《生活飲用水衛生標準》（GB 5749—2006）為核心，它以世界衛生組織《飲用水水質準則》為基礎，同時參考了歐盟、美國等國際組織或國家的水質標準修訂，對飲用水監測指標的設定、監測技術與方法均有明確規定，目前中國局部地區環境質量差，飲用水隱患多等問題突出，影響和損害群眾健康，城市供水事故頻發，飲水安全保障問題已經引起全國人民的廣泛關注。

安徽蚌埠某鄉鎮水利站，為該鎮提供生活用水，為保障水質安全，對水源水質進行實時監測，我司為其開發一套農飲水遠程在線監測系統。通過對飲用水的pH、余氯、濁度、溫度、電導率等水質參數及管網流量、壓力進行在線監測，通過4G網絡傳輸?shù)奖O(jiān)控中心服務器“農飲水在線監測軟件服務平臺”。從而可對飲用水質進行評價，確定其是否受到污染，及污染物性質及程度，以便及時采取有效措施。

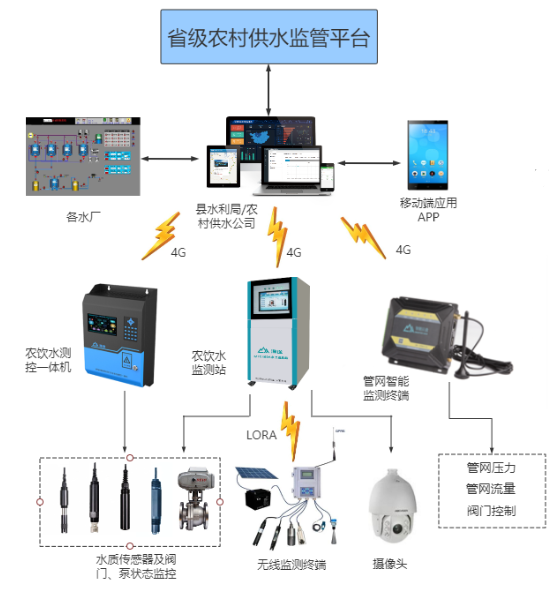

三、系統框架

本系統是由水質傳感器、水質一體機監測終端、通訊網絡和監測中心站組成的農飲水遠程在線監測系統。采用4G網絡將水質監測的pH、余氯、濁度、溫度、電導率等數據信息發送到監控中心進行處理分析，實現對水站水質的自動采樣、管網數據監控、水廠視頻監控，實現監測數據自動傳輸；由監測點對水質參數自動采集、處理、保存和遠程通訊傳輸，監測中心站的計算機控制中心進行數據匯總、整理和綜合分析。

四、系統功能

●數據監測：實時監控水質變化,包含余氯、PH、溶解氧、電導率、濁度、溫度等共六項參數，實時監控管網數據，包含管網壓力、管網流量，監控中心軟件和手機APP同步監測數據，方便管理人員隨時隨地查看現場情況和設備狀態，遠程控泵，方便及時發現問題處理故障；

●供水自動化：自動控制泵閥運行，實現供水自動化，提升供水保障率；

●數據顯示：本地設備和遠程主機、移動端數據同步實時顯示；

●視頻監控：全方位視頻監控，加強對水質安全管理及人員、機器監控；

●GIS地圖展示：直觀展示監測點位置、名稱、狀態及實時監測數據；

●異常報警：設備狀態及通訊異常，或監測數據越限時，以圖標變色閃動及文字報表形式進行報警，并以微信、短信等方式將消息推送至相關人員；

●數據查詢：可自定義查詢條件進行水質監測數據、報警數據、登錄及通訊日志、操作日志的查詢；

●數據統計：針對瞬時數據、累積數據進行統計、分析匯總，生成曲線、柱狀圖；

●數據報表：支持對所有監測數據及報警信息生成日?qǐng)?bào)、月報、年報并支持?jǐn)?shù)據導出；

●系統管理：各類系統參數設定、報警閾值、用戶權限管理，外部數據接口管理。

五、軟件系統界面

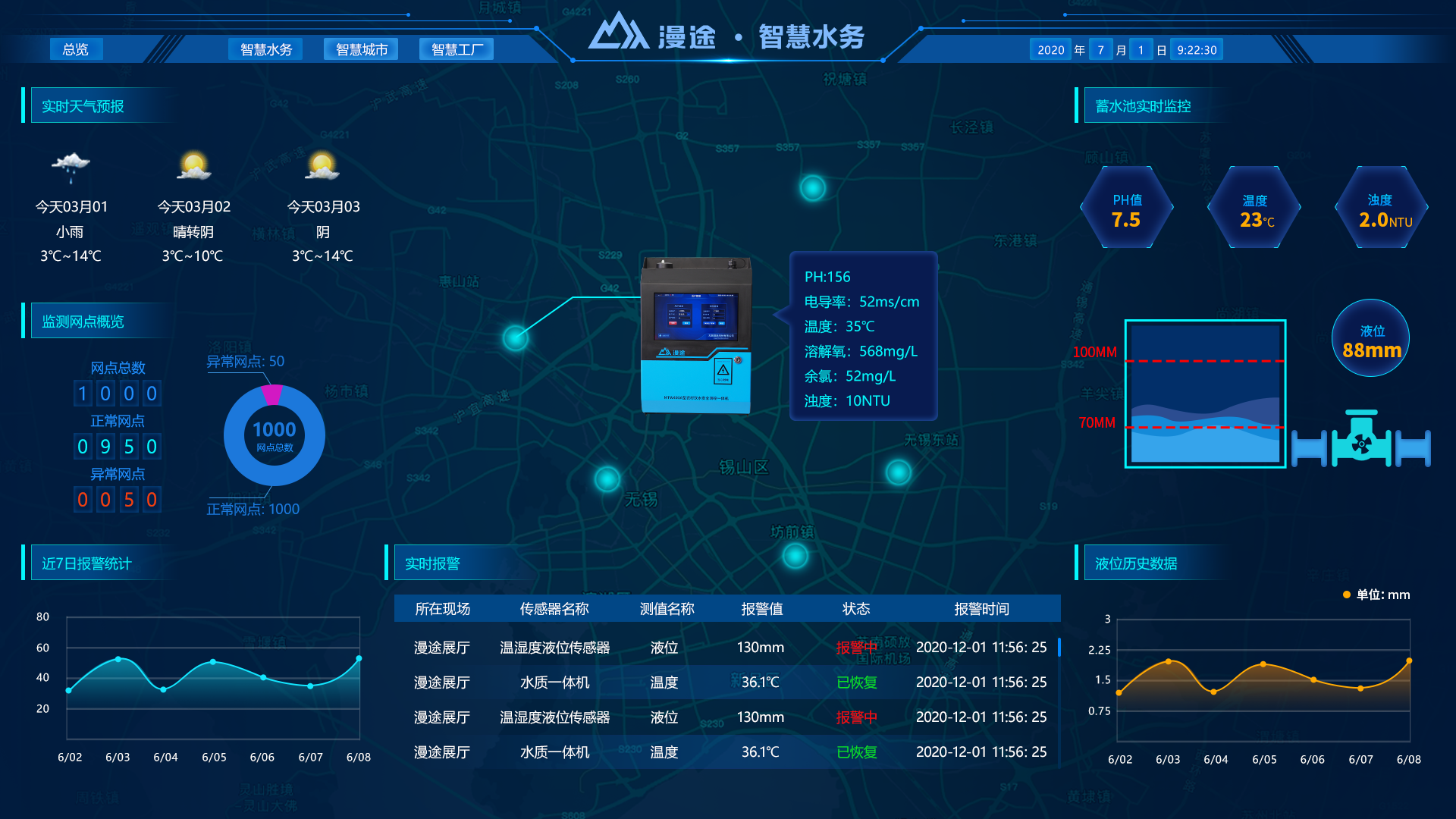

★數據駕駛艙：

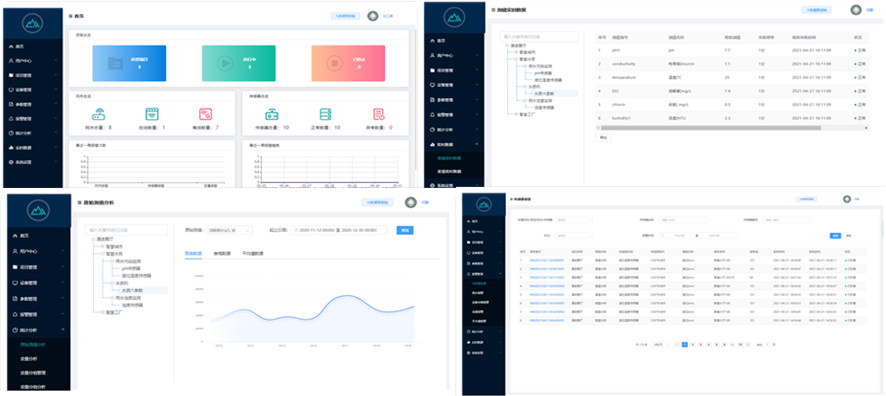

v管理后臺：

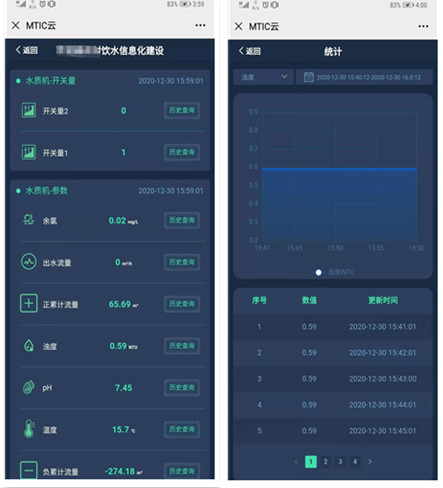

vAPP管理界面：

六、硬件產品簡介

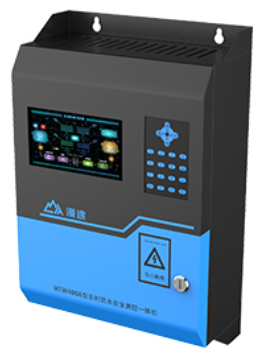

1、農飲水測控一體機

簡介：

    MTW400A是具有多傳感器數據采集、處理、報警、上傳云數據庫及本地實時數據顯示的飲水安全測控一體機。通過在蓄水池池水、自來水管道放置pH，濁度，余氯，溫度，溶解氧，電導率等傳感器探頭對相應指標進行檢測并將檢測值發送給MTW400A設備，由MTW400A設備實現狀態監測、自動報警、顯示、校準、數據上報、存儲等功能，由漫途MTIC云平臺實現大數據處理、分析的IoT生態系統。

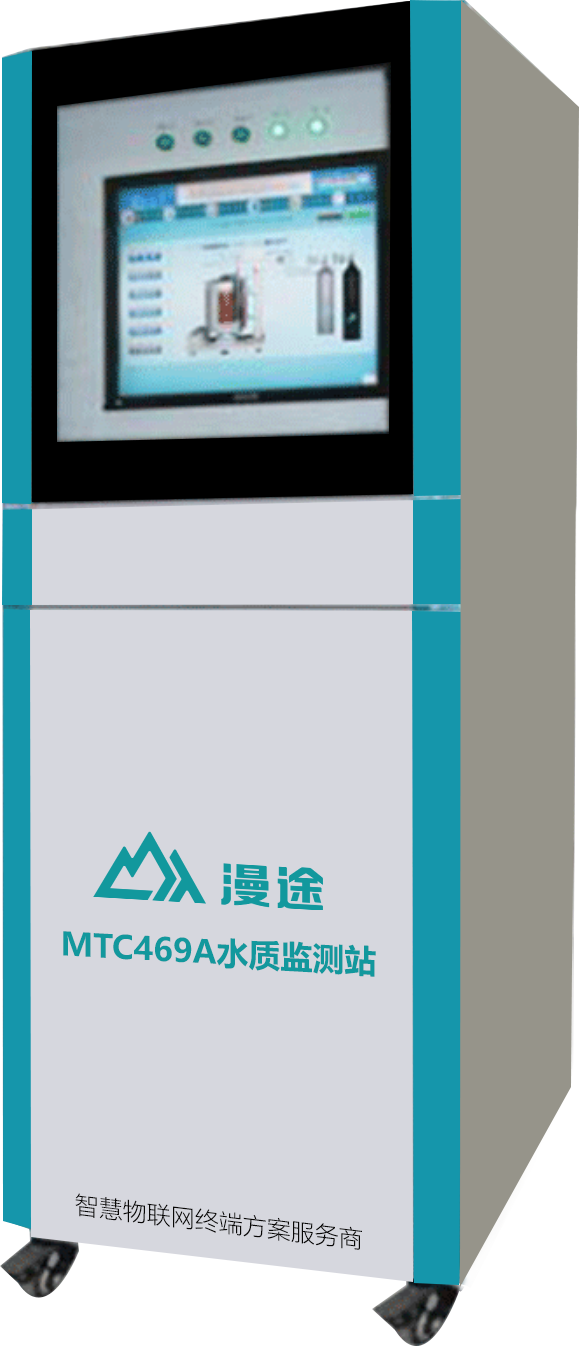

2、農飲水監測站

簡介：

MTC469A是具有多傳感器數據采集、處理、報警、上傳云數據庫及本地實時數據顯示的飲水安全測控監測站。支持視頻數據采集及存儲，可通過有線采集pH，濁度，余氯，溫度，溶解氧，電導率等水質傳感器探頭數據，也可通過LORA網關接收從站LORA的水質數據，對相應指標進行檢測并將檢測值發送給MTC469A設備，由MTC469A設備實現狀態監測、自動報警、顯示、校準、數據上報、存儲等功能，由漫途MTIC云平臺實現大數據處理、分析等IoT生態系統。

七、現場應用

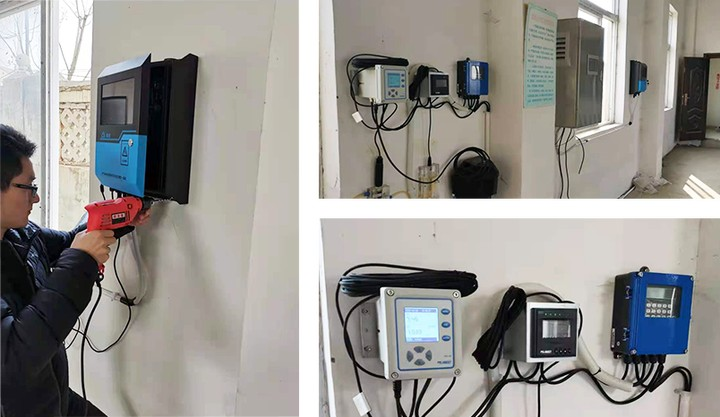

現場安裝圖1

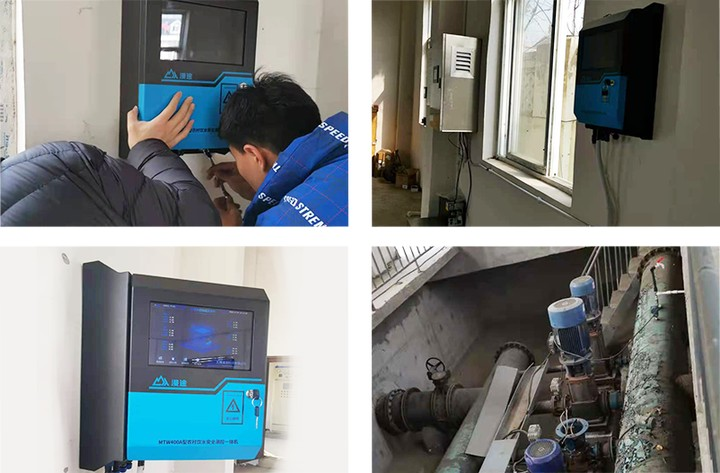

現場安裝圖2
