一、行業背景
隨著經濟的發展，我國供熱體制改革的不斷深入，城市供熱面積的逐步擴大，導致鍋爐廠在供暖過程中供熱距離長、熱力點多、熱損失大的問題，現如今用戶對供熱質量的要求越來越高，給供熱企業的操作以及生產管理帶來很大的壓力，這就要求供熱企業要不斷加大管理創新力度，有效提高企業競爭力，而信息化系統建設既是管理創新的重要組成部分，又是實現企業健康、穩定和快速發展的必由之路。
廣東順德市大唐肇慶熱電公司主要為當?shù)厣a(chǎn)企業供熱，之前對供熱閥門的管理一直采用傳統方式，對閥門無法進行在線監測，不能對流量數據進行遠程采集，對閥門的開關也無法做到遠程控制，都需要人到現場進行操作，效率低，人工成本很高，公司希望采用智能化的工業監控系統，實現數據采集與自動控制于一體的自動化、科學化管理，減少熱損耗、提高供熱質量，達到節能降耗和提高整體管理水平的目的。我司采用工業物聯網技術，搭配MTBE4-6-4A遠程測控系統控制柜，為其研發出了集合數據采集、自動控制功能為一體的遠程供熱在線監測云平臺系統。幫助該工廠解決了熱損耗嚴重、管理效率低等問題，使該工廠對各地流量數據實行可視化管理，閥門自動控制，大大提高公司管理水平。

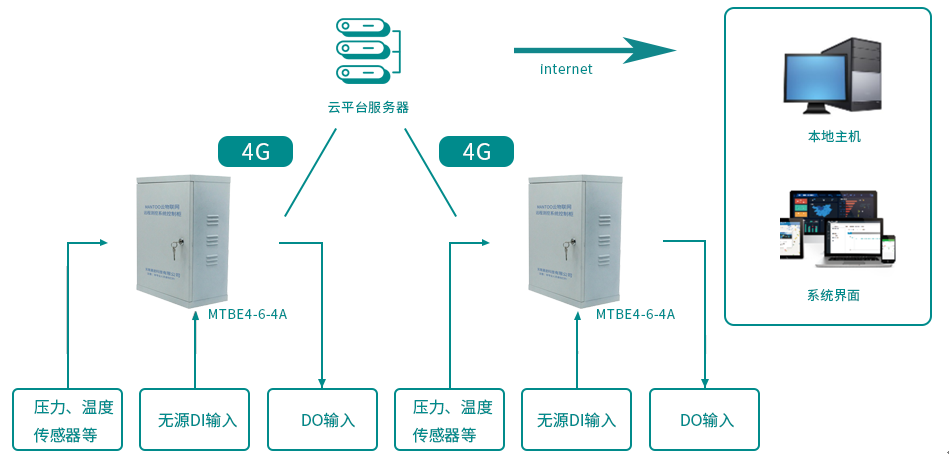

二、系統架構
系統采用溫度傳感器、流量計、壓力傳感器對供熱設備溫度、壓力、流量值進行實時在線監測，根據監測數據自動生成折線圖表分析，并支持遠程控制閥門的開關，對監測設備溫度、壓力超出報警閾值進行進行報警通知。
l硬件選型

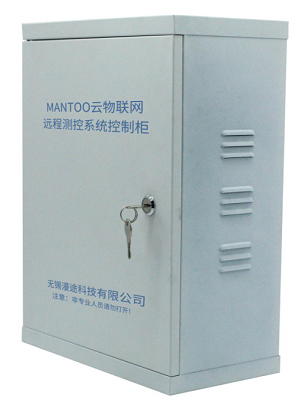

(1) 硬件設備：系統控制柜（含壓力、溫度、流量監測、控制器）
(2) 工作原理：通過遠程控制柜對供熱設備進行溫度、流量、壓力采集，并將數據發送至服務器進行處理；
(3) 安裝方式：將溫度傳感器、流量計及壓力傳感器安裝至供熱設備上，將485接口接入系統控制柜內，現場需提供220v電源。
三、系統功能
v實時采集：實時采集各熱力節點監控設備（壓力儀表、溫度儀表、流量儀表等）的數據以及開關閥的狀態信息；
v設備管理：支持壓力傳感器、流量傳感器、溫度傳感器、智能網關添加；
v遠程控制：支持遠程控制泵等設備的電磁閥門，控制設備的開啟以及關閉；
v告警管理：支持設備溫度、壓力、流量值越限告警，支持多層分級告警，支持微信、短信方式通知管理運維人員；

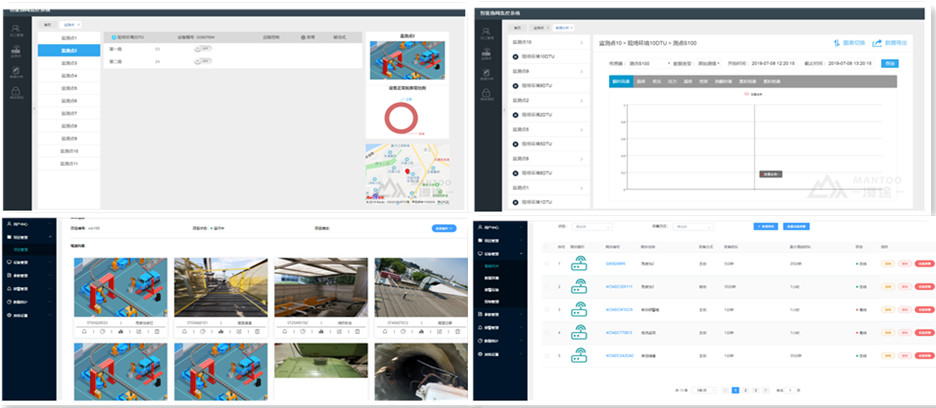

v數據分析：支持管網壓力、流量、溫度實時折線圖表分析，支持單個設備的時段折線圖表查詢；

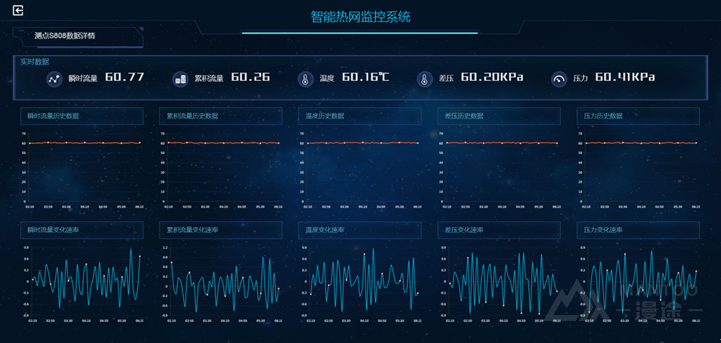

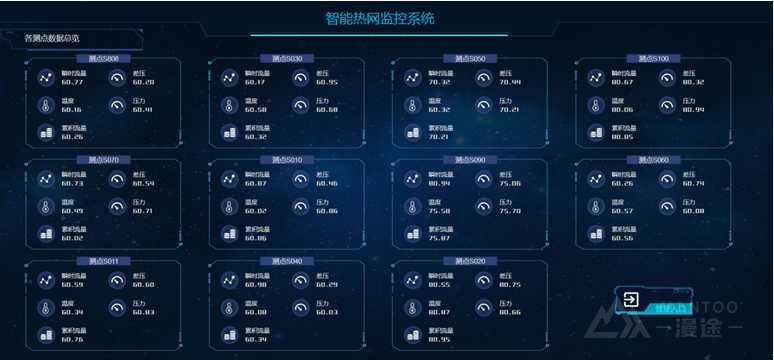

v數據看板：實時顯示供熱設備的壓力、流量、溫度值，并對異常超標數據進行實時報警通知；多臺設備實時在線狀態監控；設備遠程控制閥門的開關狀態；折線分析周報警次數統計；
v歷史數據：支持溫度、壓力、流量數據時段查詢，并支持數據的導出備份。

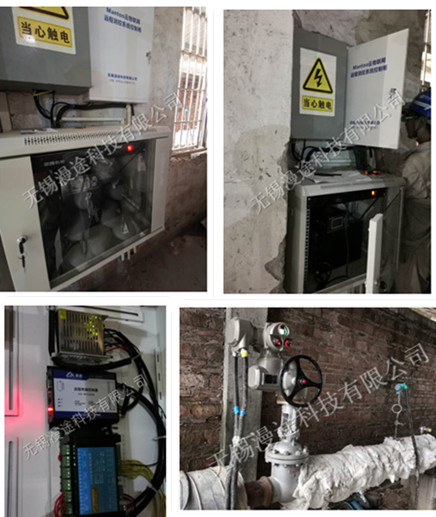

四、應用現場
