一、案例概述
隨著傳統制造企業規模的擴大，設備類型不斷增加，傳統的設備故障的排除、維護，大多依靠企業員工到現場服務完成，人工管理的方式已經無法滿足生產過程中人、機、料、法、環、測的有效管理,這不僅會增加車間設備的保養、維護成本，而且大大影響車間的生產進度、人員管理。
浙江省永康市永康求精熱處理工廠現有國際先進水平的日本進口真空滲碳爐，節能環保等溫鹽浴淬火爐、預抽真空多用爐、真空碳?xì)淝逑礄C(jī)設備和具有國內先進水平大型汽車配件熱處理專用多用爐，隨著設備類型、數量不斷增加，人工管理的方式已經無法滿足生產過程中人、機、料、法、環、測的有效管理。企業希望能夠采用先進的自動化、信息化工業物聯網技術對這些設備全天候監控保證安全運行，同時兼顧環境與能耗情況，我司為其打造了車間設備在線管理系統，幫助該工廠解決了設備數據、環境數據、能耗數據的實時采集、分析、預警，各類大型設備集中管理問題，能夠精確到每天、每周、每月的產能預測分析，使該工廠有效提升企業整體運營效率，減少企業運營成本。
二、系統架構

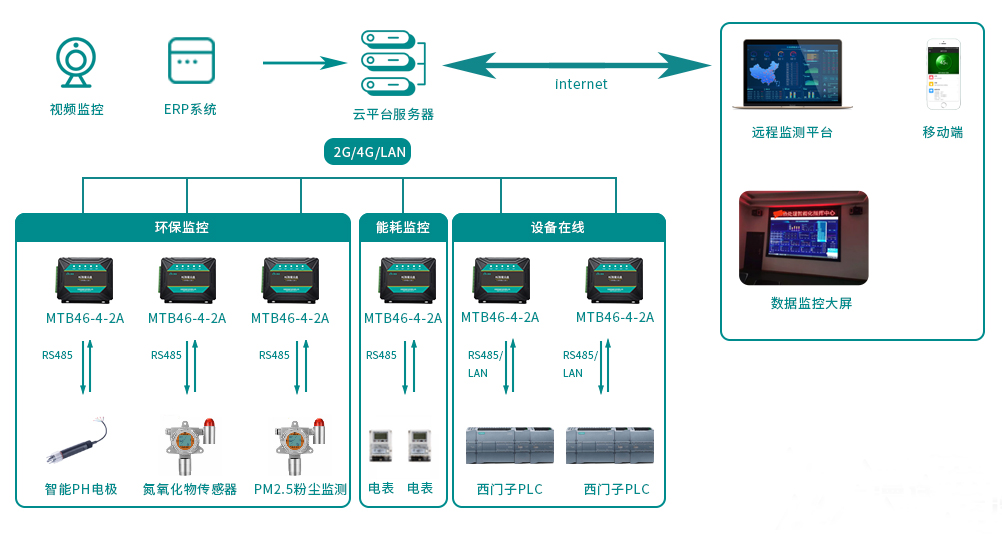

系統主要包含環境管理、能耗管理、設備在線管理。通過環境傳感器、電表傳感器、智能網關對現場的PM2.5、氮氧含量等環境、用電能耗及PLC數據進行實時采集，并通過4G網關將數據傳輸至服務器進行分析、處理，并通過后臺進行大數據展示及預警提醒通知。
l 硬件選型
(1) 硬件設備：PM2.5傳感器、氮氧傳感器、PH傳感器、電表、漫途智能網關；
(2) 硬件原理：現場環境傳感器、電表傳感器通過MT-D310網關進行數據傳輸上報服務器；西門子設備通過智能網關將PLC數據采集后上報服務器進行分析、處理；

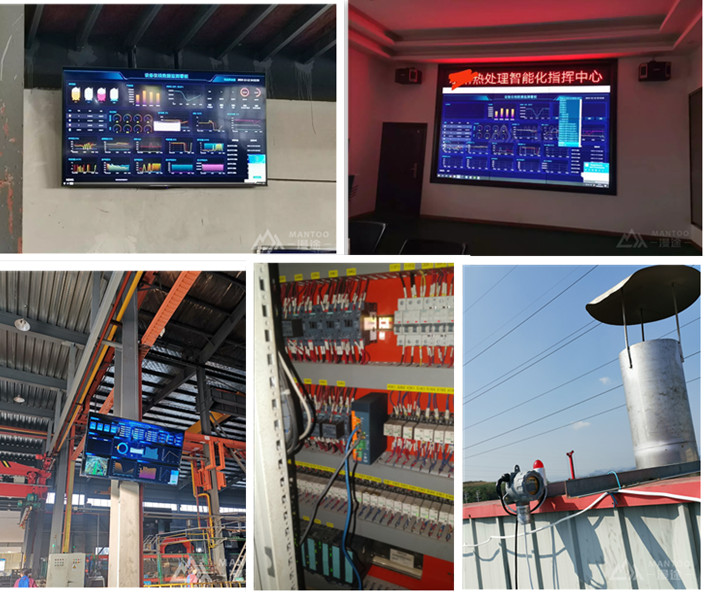

(3) 安裝方式：西門子設備485口/網口接通智能網關進行數據4G傳輸至服務器處理，需提供220v電源供電。

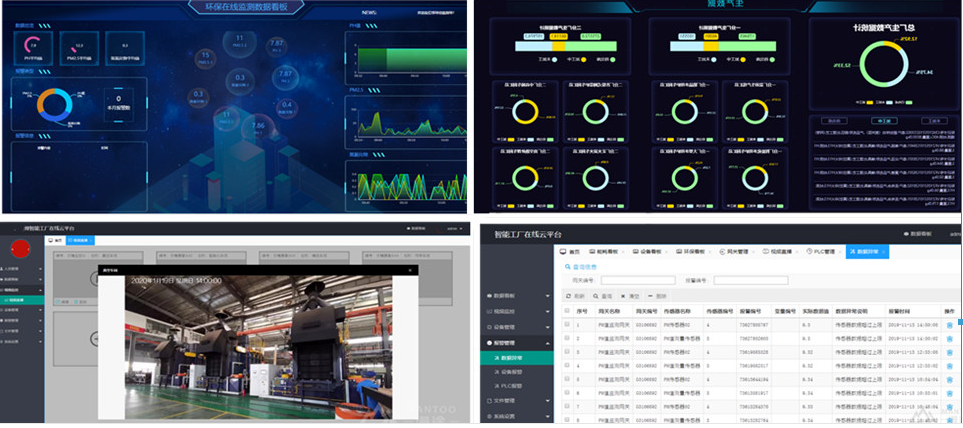

三、系統功能
v人員管理：支持用戶子賬號新增管理，各子用戶進行權限分配；

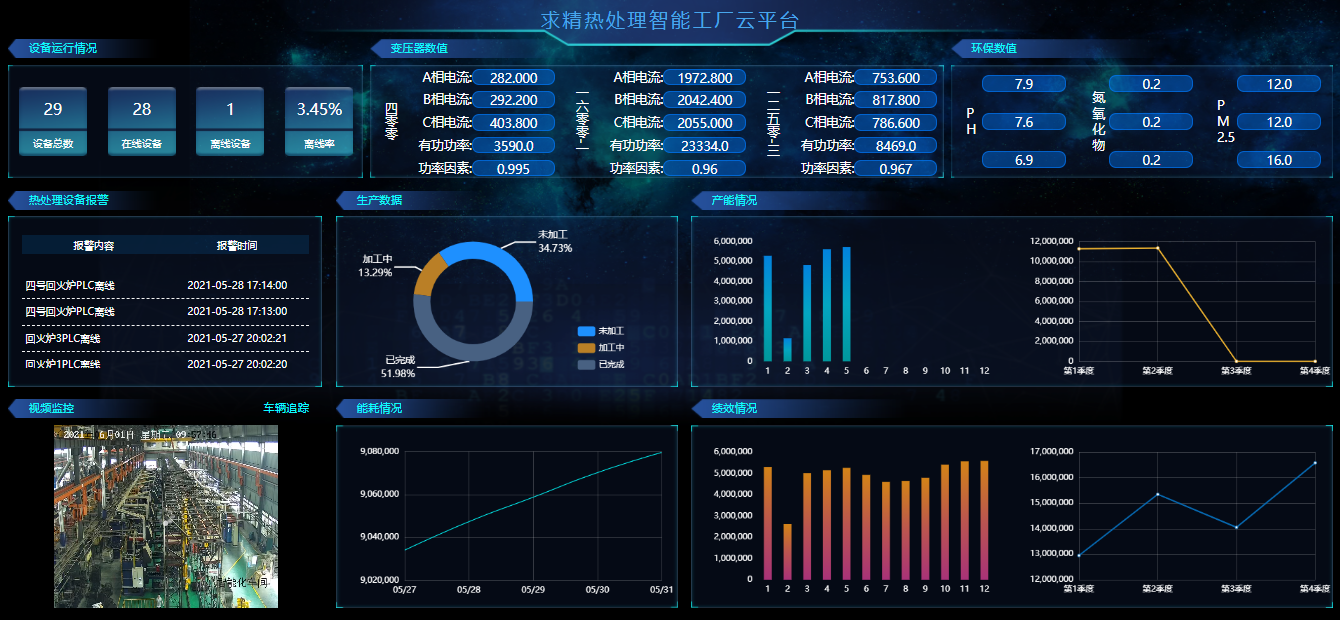

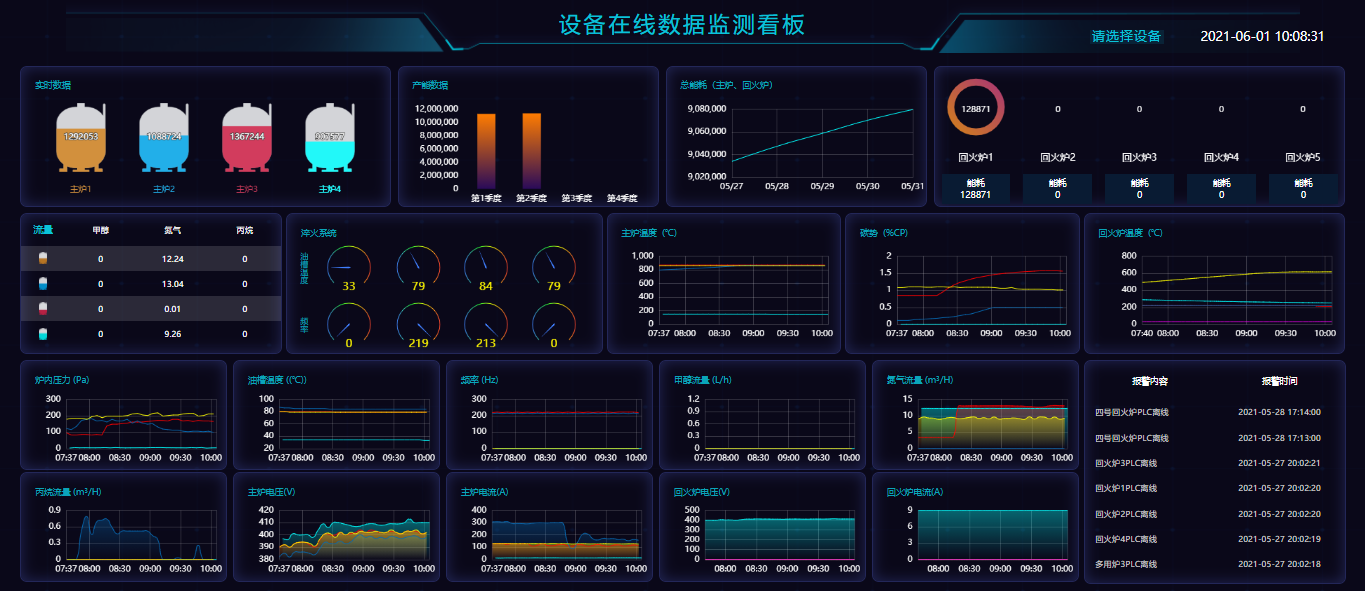

v數據看板：支持能耗、設備、環保、產能、生產進度看板展示，實時展示工廠的用電情況、設備的各運行參數、廠區內環境指標、產能進度等，通過折線圖表分析各設備時段運行數據及報警數據；
v視頻監控：支持對廠區內實時工作畫面進行遠程在線觀看；
v設備管理：支持現場網關、傳感器、PLC設備等進行管理、閾值設置，對設備狀態進行實時狀態監測；
v報警管理：對電表、設備、網關的報警管理，實時顯示告警信息，告警內容，并以微信方式通知管理人員；
v文件管理：支持協議文件上傳管理、算法文件上傳管理；
